Prometheus核心架构与组件深度解析

作为云原生监控的事实标准，Prometheus的架构设计是其强大功能的基础。本文将深入剖析其核心组件、服务发现机制和存储架构，帮助开发者构建高效的监控体系。

一、核心组件架构

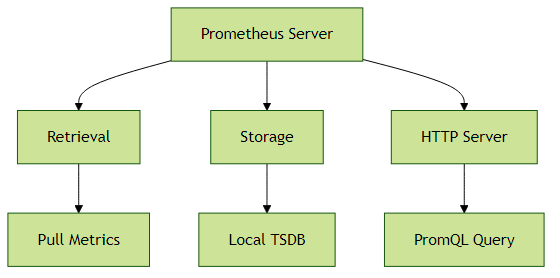

1. Prometheus Server

作为系统中枢，Server包含三大核心模块：

关键特性：

Pull模型：主动从目标拉取数据（HTTP轮询）

多维度数据模型：指标+标签的组合

http_requests_total{method="POST", status="200"}

内置TSDB：针对时间序列数据优化的存储格式

实践建议：生产环境建议配置scrape_interval: 15s，高负载系统可适当增大间隔

2. Exporters生态

Exporter类型	监控对象	常用指标示例
Node Exporter	主机资源	node_cpu_seconds_total
Blackbox Exporter	网络探测	probe_success{target="..."}
MySQL Exporter	数据库	mysql_global_status_queries
JMX Exporter	JVM应用	jvm_memory_bytes_used

实践建议：自定义Exporter开发推荐使用Prometheus客户端库

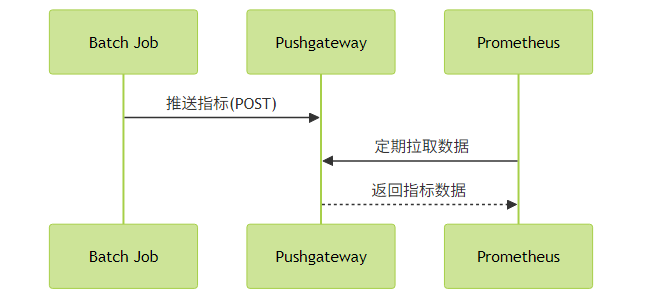

3. Pushgateway的特殊角色

适用场景：

短期运行的批处理作业
服务无法暴露HTTP端点时
跨网络隔离区域的数据收集

注意：Pushgateway不是长期存储，数据默认保留2小时

4. Alertmanager告警管理

告警处理流程：

接收告警
分组（Grouping）
抑制（Inhibition）
静默（Silencing）
路由分发

# 示例路由配置
route:
  group_by: ['alertname', 'cluster']
  group_wait: 30s
  receiver: 'slack-notifications'

二、服务发现机制

静态配置 vs 动态发现

# 静态配置示例
scrape_configs:
  - job_name: 'static-targets'
    static_configs:
      - targets: ['10.0.0.1:9100', '10.0.0.2:9100']

# Kubernetes动态发现示例
  - job_name: 'kubernetes-pods'
    kubernetes_sd_configs:
    - role: pod
    relabel_configs:
    - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]
      action: keep
      regex: true

主流服务发现方式对比：

类型	适用场景	刷新间隔	依赖组件
Kubernetes	容器环境	5分钟	kube-apiserver
Consul	微服务架构	可配置	Consul集群
DNS SRV	传统基础设施	依赖DNS TTL	DNS服务器
File-based	混合环境	文件变更时	无

实践建议：Kubernetes环境推荐使用prometheus-operator的ServiceMonitor CRD

三、存储架构深度解析

本地TSDB结构

data/
├── 01BKGTZQ1SYQJTR4PB43C8PD98
│   ├── chunks
│   │   └── 000001
│   ├── index
│   ├── meta.json
│   └── tombstones
├── wal
│   ├── 000000002
│   └── 000000003

关键机制：

WAL（Write-Ahead Log）：先写日志再写数据，保证崩溃恢复
Block压缩：每2小时将内存数据持久化为块文件
保留策略：默认15天，可通过--storage.tsdb.retention.time调整

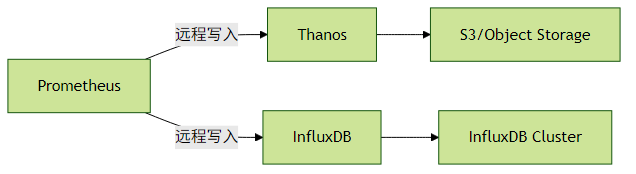

远程存储集成方案

方案对比：

方案	核心优势	适用场景
Thanos	全局查询视图+无限存储	多集群大规模环境
Cortex	多租户支持	SaaS监控平台
M3DB	高性能聚合	高频指标采集
InfluxDB	生态工具丰富	已有InfluxDB投资

实践建议：单集群中小规模部署可先用本地TSDB，数据量超过1TB时考虑Thanos

四、架构设计最佳实践

容量规划：
- 每百万时间序列约消耗1.5GB内存
- 磁盘占用 ≈ 指标数 × 样本间隔 × 保留天数 × 1.3B

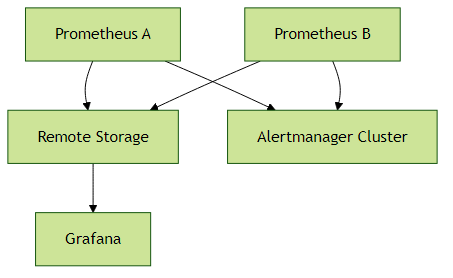

高可用部署：

标签设计原则：
- 避免高基数标签（如用户ID）
- 使用固定枚举值（如环境标签env=prod|dev|test）

通过理解这些核心架构原理，您可以根据实际业务需求设计出合理的监控体系。建议从单节点部署开始，逐步演进到分布式架构。
