Prometheus数据可视化实战：从原生UI到Grafana深度集成

作为现代监控系统的核心，Prometheus提供了强大的数据采集和存储能力，但如何有效展示和探索这些监控数据同样至关重要。本文将深入讲解Prometheus的两种主要可视化方式：原生Web UI和Grafana集成，帮助您构建高效的监控可视化体系。

一、Prometheus原生UI：快速验证与调试

Prometheus自带了一个简洁但功能完备的Web界面，特别适合指标查询的快速验证和调试。

1.1 Graph页面与表达式浏览器

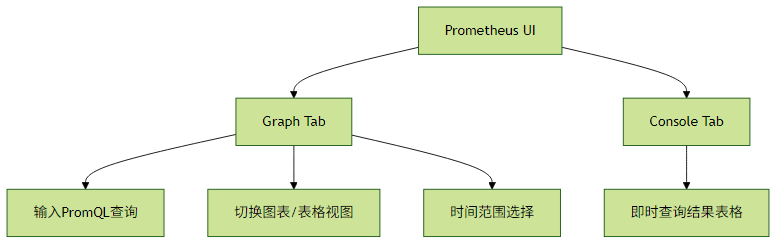

Prometheus的Graph页面是执行PromQL查询的主要界面，分为两个核心功能区域：

典型使用场景示例：

检查节点在线状态：
```
up{job="node_exporter"}
```

查看CPU使用率：

100 - (avg by(instance)(irate(node_cpu_seconds_total{mode="idle"}[5m])) * 100)

内存使用量查询：

node_memory_MemTotal_bytes - node_memory_MemAvailable_bytes

实践建议：

使用[1m]、[5m]等范围向量选择器快速验证指标是否正常采集
表格视图适合检查标签精确值，图表视图适合观察趋势
善用时间范围选择器（1h/6h/1d）快速切换不同时间跨度

1.2 指标查询调试技巧

当查询结果不符合预期时，可采用以下调试方法：

指标名称模糊搜索：
```
{__name__=~".*cpu.*"}
```
标签值探查：
```
count by(job)({__name__=~".+"})
```

逐步构建复杂查询：

# 先验证基础指标
http_requests_total

# 再添加标签过滤
http_requests_total{status="500"}

# 最后应用聚合
sum(rate(http_requests_total{status="500"}[5m])) by (service)

调试技巧：

使用rate()或irate()处理Counter类型指标
注意指标单位一致性（bytes vs bits, seconds vs milliseconds）
检查指标是否存在（有时拼写错误会导致无数据返回）

二、Grafana集成：生产级可视化方案

Grafana是Prometheus可视化的事实标准，提供了更强大的仪表板功能和可视化选项。

2.1 数据源配置与最佳实践

配置Prometheus数据源时，建议采用以下优化配置：

# grafana配置文件片段
datasources:
  - name: Prometheus-Prod
    type: prometheus
    url: http://prometheus:9090
    access: proxy
    basicAuth: false
    jsonData:
      httpMethod: POST  # 对于复杂查询使用POST
      timeInterval: "30s"  # 默认抓取间隔
      queryTimeout: "60s"
    version: 1

关键配置项说明：

httpMethod: POST：解决长查询时的URL长度限制
timeInterval：设置合理的默认查询步长
queryTimeout：根据网络状况调整超时时间

2.2 Dashboard模板与变量使用

模板变量高级用法示例：

多级联动变量：

{
  "name": "service",
  "datasource": "Prometheus",
  "query": "label_values(my_metric, service)",
  "refresh": 2
},
{
  "name": "instance",
  "datasource": "$datasource",
  "query": "label_values(my_metric{service='$service'}, instance)",
  "refresh": 2
}

时间间隔变量：

{
  "name": "interval",
  "type": "interval",
  "values": ["30s","1m","5m","10m","30m","1h"]
}

实践建议：

使用$__timeFilter()宏优化时间范围查询
对高频查询仪表板启用快照功能
为关键仪表板配置JSON模型版本控制

2.3 PromQL可视化技巧

Grafana面板优化示例：

热图(Heatmap)展示分位数分布：

histogram_quantile(0.95, sum(rate(http_request_duration_seconds_bucket[5m])) by (le))

多Y轴混合图表：

# 第一个查询（左Y轴）
rate(node_network_receive_bytes_total[5m])

# 第二个查询（右Y轴）
rate(node_network_transmit_bytes_total[5m])

表格面板中的链接跳转：

# 添加'Links'配置
{
  "title": "Detail",
  "url": "/graph?g0.expr=${__data.fields[0]}"
}

可视化最佳实践：

为关键指标设置阈值标记（Thresholds）
使用$__rate_interval宏自动适配采样间隔
对Counter类型指标总是应用rate()或irate()
在Stat面板中使用Value mappings转换状态码等枚举值

三、对比与选型建议

特性	Prometheus原生UI	Grafana
查询响应速度	快（直接连接）	中等（通过代理层）
可视化能力	基础图表	丰富多样的面板类型
仪表板管理	不支持	完善的版本控制和组织功能
变量支持	无	强大的模板变量系统
适合场景	调试和快速验证	生产监控和报表

混合使用建议：

开发调试阶段使用Prometheus UI快速验证PromQL
生产环境使用Grafana构建长期监控仪表板
关键指标同时在两个平台配置，互为备份

四、性能优化技巧

查询优化：

# 不推荐 - 高基数查询
sum by(pod_name)(rate(container_cpu_usage_seconds_total[5m]))

# 推荐 - 先过滤再聚合
sum by(pod_name)(rate(container_cpu_usage_seconds_total{namespace="production"}[5m]))

仪表板加载优化：
- 限制每个面板的查询时间范围
- 减少不必要的重复查询
- 使用Recording Rules预计算复杂指标

缓存配置：

# grafana.ini 配置片段
[datasources]
cache = true
cache_ttl = 60s
max_cache_entries = 1000

五、总结

掌握Prometheus的数据可视化工具链是构建有效监控系统的重要环节。通过本文介绍的技术和最佳实践，您可以：

利用Prometheus原生UI进行快速的指标验证和问题排查
通过Grafana构建生产级的监控仪表板系统
优化查询性能，提升可视化效率

建议从简单的单节点监控开始，逐步构建完整的可视化体系，最终实现：

开发环境：快速验证 → Prometheus UI
预发环境：初步可视化 → Grafana基础仪表板
生产环境：完整监控 → Grafana高级仪表板 + 告警集成

记住，好的可视化系统应该让问题自己跳出来，而不是需要运维人员像侦探一样寻找线索。
