Neo4j核心架构深度解析:存储引擎与查询执行的设计哲学

作为原生图数据库的代表,Neo4j的架构设计处处体现着对图数据特性的深度优化。本文将深入剖析其核心架构设计,包括Native Graph Storage存储引擎、多级缓存机制、集群架构以及查询执行引擎的工作原理。

一、Native Graph Storage:为图数据而生的存储引擎

Neo4j的存储引擎采用专为图数据设计的原生存储格式,其核心设计目标是实现高效的图遍历操作。

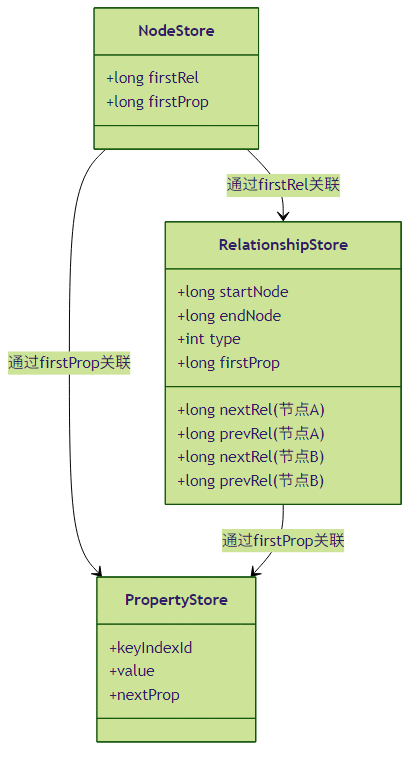

存储结构设计

图1

  • 节点存储:固定大小记录(15字节),包含指向第一个属性和第一个关系的指针
  • 关系存储:固定大小记录(34字节),采用双向链表结构实现高效遍历
  • 属性存储:采用动态记录大小,支持链式存储

实践建议

  • 节点和关系的固定大小设计使得通过ID直接计算存储位置成为可能(O(1)访问)
  • 关系的双向链表结构使得无论从起始节点还是结束节点都能高效遍历

二、多级缓存机制:性能加速的关键

Neo4j采用多层缓存设计来平衡内存使用与访问效率。

1. 页面缓存(Page Cache)

图2

  • 基于内存映射文件(Memory-mapped files)实现
  • 默认使用系统可用内存的50%(可通过dbms.memory.pagecache.size配置)
  • 采用LRU(最近最少使用)淘汰策略

2. 事务状态缓存

// 示例:事务状态在Java API中的体现
try (Transaction tx = graphDb.beginTx()) {
    Node node = tx.createNode();
    node.setProperty("name", "Alice");
    tx.commit();  // 提交时写入日志并更新缓存
}
  • 写操作首先缓存在内存中
  • 定期批量刷新到磁盘(可配置)
  • 提供dbms.tx_state.memory_allocation参数控制大小

实践建议

  • 生产环境应分配足够页面缓存以避免频繁磁盘IO
  • 长时间事务会占用事务状态缓存,应拆分为小事务

三、集群架构:高可用与水平扩展

Neo4j提供两种集群模式满足不同场景需求。

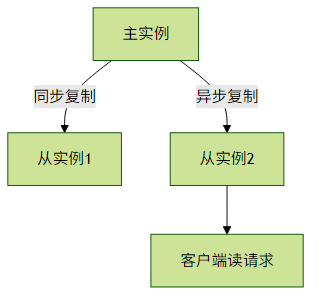

1. 主从复制架构

图3

  • 特点

    • 单写多读
    • 从实例可处理读请求
    • 支持故障自动切换

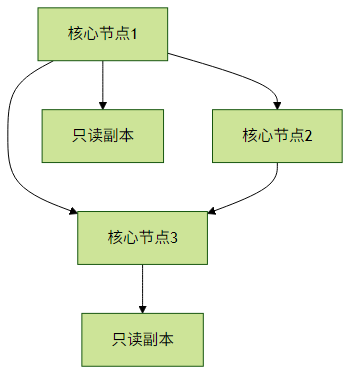

2. 因果集群(Causal Cluster)

图4

  • 核心服务器:参与Raft共识,保证数据一致性
  • 只读副本:提供扩展的读能力
  • 因果一致性:通过书签(Bookmark)机制保证

实践建议

  • 需要强一致性的场景选择因果集群
  • 读多写少场景可增加只读副本

四、查询执行引擎:从解释到编译的进化

Neo4j的查询执行经历了从解释型到编译型的演进。

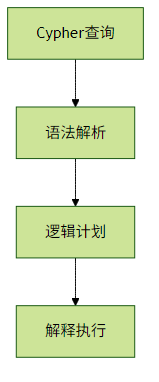

解释型执行(Interpreter)

图5

  • 动态生成执行计划
  • 运行时灵活性高
  • 适合临时查询

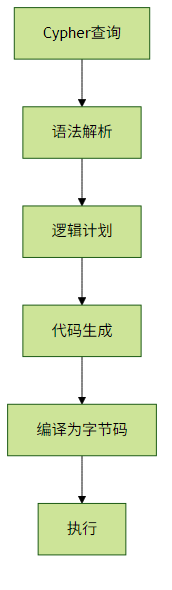

编译型执行(Compiler)

图6

  • 生成优化的Java字节码
  • 减少运行时开销
  • 适合高频查询

性能对比

特性解释型执行编译型执行
启动速度慢(需要编译)
执行速度
内存占用
适用场景临时查询高频查询

实践建议

  • Neo4j 4.0+默认使用编译型执行
  • 可通过cypher.plannercypher.runtime参数调整

五、最佳实践与调优建议

  1. 存储优化

    • 使用SSD存储显著提升IO性能
    • 定期执行neo4j-admin store-info检查存储健康状态
  2. 内存配置

    # neo4j.conf示例配置
    dbms.memory.heap.initial_size=4G
    dbms.memory.heap.max_size=8G
    dbms.memory.pagecache.size=10G
  3. 集群部署

    • 因果集群至少3个核心节点
    • 跨机房部署需考虑网络延迟
  4. 查询优化

    PROFILE MATCH (n:User)-[r:FRIEND]->(m)
    WHERE n.name = 'Alice'
    RETURN m.name
    • 使用PROFILE分析查询性能
    • 避免全图扫描

Neo4j的架构设计充分体现了"为图优化"的理念,从底层的存储格式到高层的查询处理都针对图数据特性进行了专门优化。理解这些核心架构原理,有助于我们在实际应用中做出更合理的设计决策和性能调优。
