Sentinel核心架构设计与实现原理深度解析

作为分布式系统的高可用防护组件，Sentinel的架构设计体现了轻量级、可扩展、高性能三大核心理念。本文将深入剖析其内部实现机制，帮助开发者理解其工作原理并掌握二次开发能力。

一、核心架构模块

1. Slot责任链处理机制

Sentinel的核心处理流程采用责任链模式，通过ProcessorSlotChain将不同功能的Slot串联执行：

关键Slot解析：

NodeSelectorSlot：创建调用链路节点树
StatisticSlot：实时统计指标（QPS、RT等）
FlowSlot：执行流量控制规则检查
DegradeSlot：处理熔断降级逻辑

实践建议：

自定义Slot应插入到合适位置（通常放在系统Slot之前）
避免在Slot中执行耗时操作，会影响整体吞吐量

2. 指标统计实现

Sentinel采用滑动窗口算法进行实时指标统计，其底层数据结构为LeapArray：

public abstract class LeapArray<T> {
    // 时间窗口长度（毫秒）
    protected int windowLength;
    // 样本窗口数组
    protected AtomicReferenceArray<WindowWrap<T>> array;

    // 获取当前时间窗口
    public WindowWrap<T> currentWindow(long timeMillis) { ... }
}

统计维度：

秒级指标（窗口数=2，窗口长度=500ms）
分钟级指标（窗口数=60，窗口长度=1s）

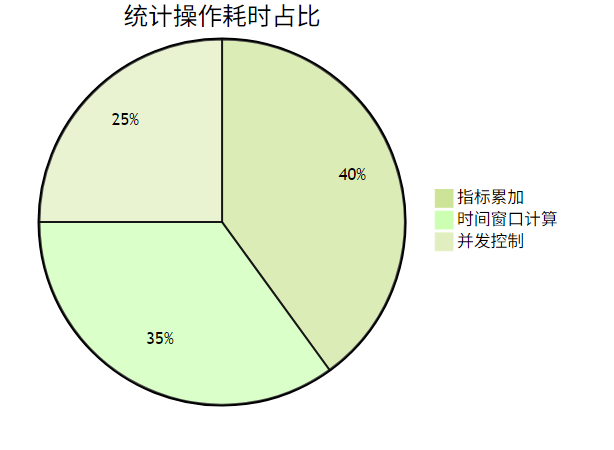

性能优化点：

二、底层通信机制

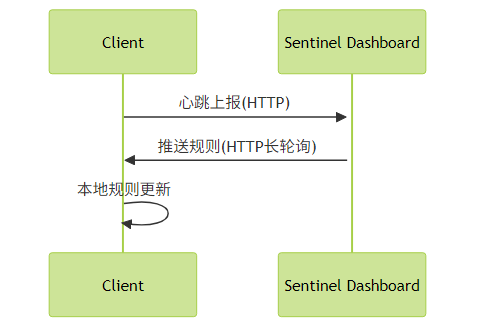

1. 控制台交互架构

关键参数：

心跳间隔：默认10秒
规则拉取超时：默认30秒
端口：默认8719

2. 集群流控实现

集群模式采用Token Server集中式管控：

public class ClusterFlowChecker {
    // 请求Token Server获取令牌
    public static boolean allowDoCheck(/*...*/) {
        return TokenService.requestToken(ruleId, acquireCount, prioritized);
    }
}

网络拓扑：

[Client] --gRPC--> [Token Server] <--gRPC-- [Other Clients]

三、扩展性设计

1. SPI扩展接口

扩展点	说明	典型实现类
InitFunc	初始化扩展	DemoInitFunc
RuleManager	规则管理扩展	NacosDataSource
SlotChainBuilder	自定义Slot链	CustomSlotChainBuilder

自定义规则源示例：

public class DBDataSource implements ReadableDataSource<String, List<FlowRule>> {
    @Override
    public List<FlowRule> loadConfig() throws Exception {
        // 从数据库加载规则
        return jdbcTemplate.query("SELECT * FROM flow_rules",
            rs -> convertToRules(rs));
    }
}

2. 性能优化实践

内存优化配置：

# 滑动窗口样本数
csp.sentinel.statistic.max.rt=10000
# 全局熔断器数量
csp.sentinel.degrade.max.rule.count=100

异步处理配置：

// 启用异步统计
FlowRule rule = new FlowRule();
rule.setControlBehavior(RuleConstant.CONTROL_BEHAVIOR_ASYNC);

四、架构设计启示

分层设计：
- API层（SphU/注解）
- 核心层（Slot链/规则引擎）
- 适配层（各框架集成）
热点分离：
- 统计与规则检查分离
- 同步阻塞与异步处理分离
扩展性考量：
- 所有核心组件均可替换
- 提供多种默认实现

生产建议：

监控LeapArray的内存占用（尤其在高规则量场景）
集群模式下建议独立部署Token Server
自定义Slot时注意线程安全

理解这些底层原理后，开发者可以：

更精准地配置规则参数
针对业务场景进行深度定制
快速定位性能瓶颈
设计符合企业需求的扩展实现
