PlantUML动态行为表达：条件分支、循环并行与中断处理

条件分支逻辑表达

alt/else条件块

在时序图中，alt/else结构用于表示条件分支逻辑，类似于编程语言中的if-else语句。

实践建议：

1. 复杂条件建议使用[条件描述]形式明确标注
2. 嵌套条件不超过3层，否则考虑拆分场景
3. 使用#color为不同分支设置背景色增强可读性

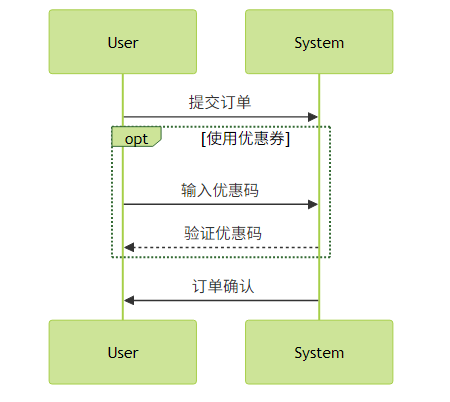

opt可选块

opt表示可选执行场景，相当于只有一个分支的条件块。

循环与并行结构

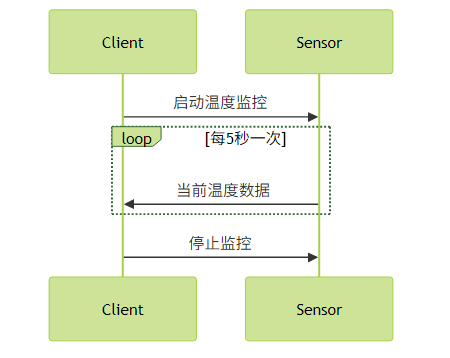

loop循环结构

loop用于表示重复执行的消息序列，支持指定循环次数或循环条件。

循环标注方式：

• loop 100次 固定次数循环
• loop [value < threshold] 条件循环
• loop 无限循环 特殊说明

par并行块

par表示并行执行的代码块，各分支同时进行，常用于多线程场景表达。

并行处理要点：

1. 使用and关键字可明确标注并行分支
2. 实际绘图时应保持各分支消息长度相近
3. 复杂并行场景建议配合group分组说明

中断处理机制

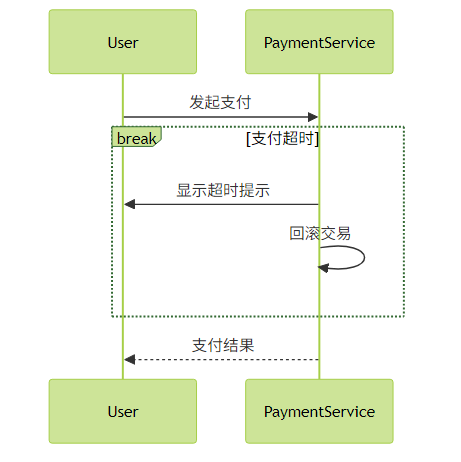

break中断块

break用于表示异常中断流程，通常包含中断条件和中断后的处理逻辑。

中断场景实践：

1. 典型中断条件包括：超时、错误、资源不足等
2. 中断块内应包含完整的恢复或清理逻辑
3. 可结合group对中断处理逻辑进行封装

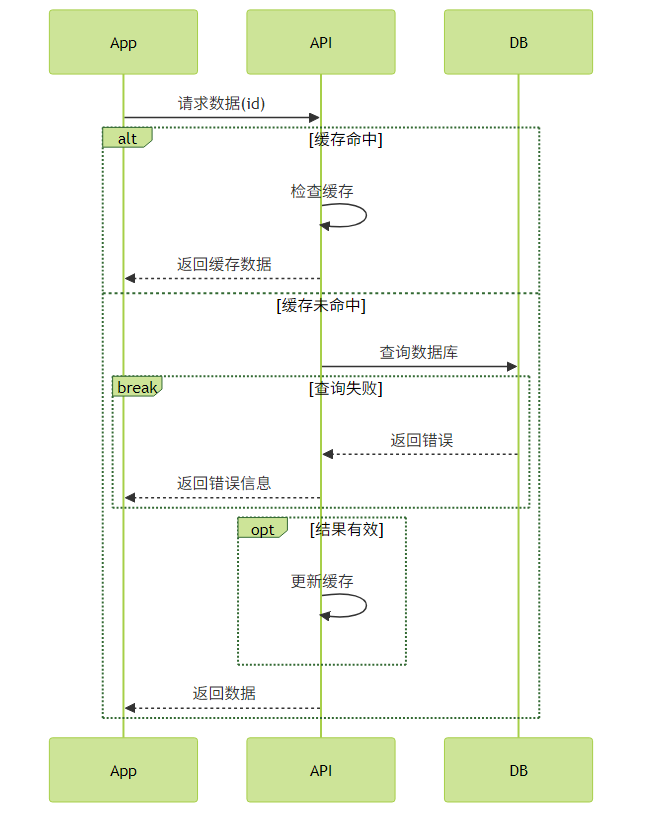

综合应用示例

最佳实践总结

1. 结构嵌套：合理控制alt/loop/par的嵌套层次，建议不超过3层
2. 视觉优化：使用不同颜色区分各类结构块（如条件块用浅蓝、循环用浅黄）
3. 注释补充：对复杂条件添加右侧注释说明（note right of A: 说明文字）
4. 逻辑拆分：单个时序图不宜过于复杂，必要时拆分为多个子图
5. 版本控制：对动态行为变化频繁的场景，建议在图中标注版本信息

通过合理运用这些动态行为表达元素，可以清晰展示复杂系统的交互逻辑，特别适合描述微服务间的调用流程、异步处理机制等现代分布式系统场景。
