PlantUML状态机调试与验证实战指南

状态机设计完成后，调试与验证是确保其正确性的关键环节。本文将深入探讨PlantUML状态机中的冲突检测、死锁分析和路径报告生成三大核心验证技术。

一、状态冲突检测规则

概念解析

状态冲突指系统在同一时刻可能进入多个互斥状态的情况。PlantUML通过预定义的冲突检测规则帮助开发者识别这些问题。

常见冲突类型：

1. 监护条件重叠：多个转换的监护条件同时为真
2. 事件歧义：同一事件触发多个可能转换
3. 并行状态资源争用

@startuml
state "冲突检测示例" {
    [*] --> Idle
    Idle --> Active : start [x>0]
    Idle --> Standby : start [x<=10]
}
@enduml

检测规则实现

PlantUML在渲染时会检查：

1. 同级状态间的互斥性
2. 转换条件的完备性
3. 事件-状态组合的唯一性

实践建议：

• 使用<<fork>>和<<join>>明确并行区域边界
• 为监护条件添加else分支确保完备性
• 对复杂条件使用括号明确优先级

二、死锁与不可达状态分析

死锁检测

死锁指状态机因循环依赖无法继续执行的情况。常见于：

• 并行状态同步失败
• 相互等待的监护条件
• 未处理的异常状态

@startuml
state DeadlockExample {
    [*] --> StateA
    StateA --> StateB : evt1 [guard1]
    StateB --> StateC : evt2 [guard2]
    StateC --> StateA : evt3 [guard3]

    StateA : do/等待StateC完成
    StateC : do/等待StateA释放资源
}
@enduml

不可达状态识别

不可达状态通常由以下原因导致：

1. 缺少进入转换
2. 被永久跳过的中间状态
3. 被覆盖的子状态

调试技巧：

@startuml
hide empty description
state "检查不可达状态" {
    [*] --> State1
    State1 --> State3
    State2 --> State3  // State2无进入路径
}
@enduml

最佳实践

1. 使用[*]明确所有初始路径
2. 对关键状态添加note说明预期进入条件
3. 定期运行check命令进行静态验证

三、生成状态转换路径报告

路径追踪方法

PlantUML支持生成状态转换的完整执行路径：

1. 激活追踪模式：

   @startuml
   !pragma graphviz_dot smetana
   state "路径追踪" {
    [*] --> A
    A --> B : ToB
    B --> C : ToC
    C --> [*]
   }
   @enduml

2. 生成路径报告：

   java -jar plantuml.jar -trace diagram.puml

报告分析要点

典型报告包含：

• 已遍历路径列表
• 未覆盖转换统计
• 可能的优化建议

示例输出：

Path 1: [*] -> A -> B -> C -> [*]
Uncovered transitions:
  A -> D (ToD)
  C -> B (BackToB)

进阶技巧

1. 使用||标记并发路径
2. 通过--分隔独立转换序列
3. 结合detach排除非关键路径

四、综合调试策略

分层验证方法

1. 语法层：检查基本规则符合性
2. 逻辑层：验证状态完备性
3. 执行层：确认路径可达性

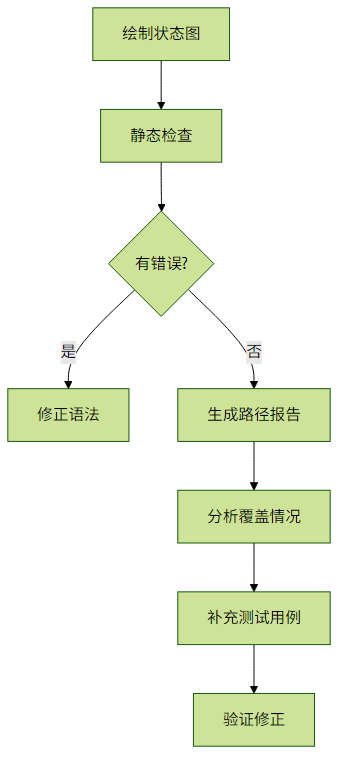

典型调试流程

工具链整合建议

1. 与CI/CD集成自动化检查
2. 结合Git版本对比分析变更影响
3. 使用PlantUML VSCode插件实时调试

五、实战案例：电商订单状态机验证

问题场景

@startuml
state Order {
    [*] --> Pending
    Pending --> Paid : payment_received
    Paid --> Shipped : item_available
    Paid --> Cancelled : cancel_requested
    Shipped --> Delivered : delivery_confirmed
    Shipped --> Returned : return_requested

    Cancelled --> [*]
    Delivered --> [*]
    Returned --> [*]

    note right of Pending : 潜在问题：\n无超时处理路径
}
@enduml

验证发现

1. 死锁风险：Paid状态下若商品不可用且无取消请求
2. 不可达状态：缺少Pending到Cancelled的直接转换
3. 冲突事件：cancel_requested在Shipped状态未处理

修正方案

@startuml
state Order {
    [*] --> Pending
    Pending --> Paid : payment_received
    Pending --> Cancelled : cancel_requested
    Paid --> Shipped : item_available
    Paid --> Cancelled : cancel_requested
    Shipped --> Delivered : delivery_confirmed
    Shipped --> Returned : return_requested
    Shipped --> Cancelled : cancel_requested

    state Paid {
        [*] --> Checking
        Checking --> StockOK : item_available
        Checking --> Waiting : timeout 24h
        Waiting --> StockOK : item_available
        Waiting --> Cancelled : cancel_requested
    }
}
@enduml

结语

有效的状态机调试需要结合工具验证和人工分析。建议：

1. 定期进行全路径覆盖测试
2. 对核心业务流程添加断言检查
3. 建立状态转换矩阵文档
4. 使用PlantUML的skinparam突出显示关键状态

通过系统化的验证方法，可以显著提高状态机设计的可靠性和可维护性。
