MQTT协议控制报文与通信流程深度解析

一、CONNECT/CONNACK报文详解

1. CONNECT报文结构

CONNECT是客户端发起连接时的第一个控制报文，包含以下关键字段：

// 伪代码表示CONNECT报文结构
class MqttConnect {
    byte protocolLevel;    // 协议版本（3.1.1为0x04）
    String clientId;       // 客户端唯一标识
    boolean cleanSession;  // 是否清除会话
    int keepAlive;         // 心跳间隔（秒）
    String username;       // 可选用户名
    String password;       // 可选密码
    WillMessage will;      // 遗言消息配置
}

class WillMessage {
    String topic;
    byte[] payload;
    int qos;
    boolean retained;
}

实践建议：

• 客户端ID应具有唯一性，推荐使用设备MAC地址或SN号
• 生产环境务必设置用户名/密码认证
• KeepAlive建议设置为网络平均RTT的2-3倍

2. CONNACK响应报文

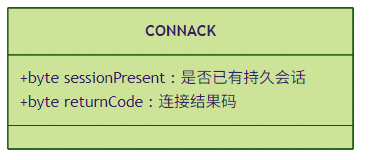

Broker返回CONNACK响应连接请求，包含：

常见返回码：

• 0x00 连接已接受
• 0x01 协议版本不支持
• 0x04 无效用户名/密码

二、心跳机制与网络检测

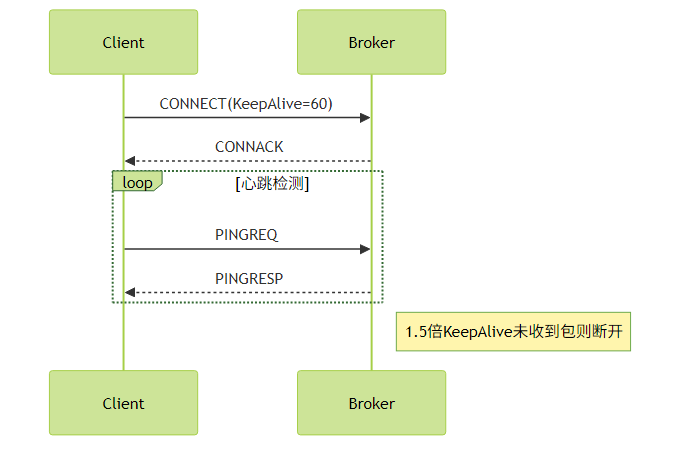

1. Keepalive工作原理

异常处理场景：

• 客户端离线：Broker在1.5×KeepAlive时间后断开连接
• Broker无响应：客户端应尝试重连

2. 实践建议

// Java示例：配置心跳和重连
MqttConnectOptions options = new MqttConnectOptions();
options.setKeepAliveInterval(60); // 60秒心跳
options.setAutomaticReconnect(true); // 自动重连
options.setConnectionTimeout(30); // 连接超时30秒

三、报文重传与流量控制

1. QoS消息流示例（QoS 1）

2. QoS 2的四种报文交互

// QoS 2消息状态机
enum MessageState {
    PUBLISHED,   // 已发布
    PUBRECED,    // 已收到PUBREC
    PUBRELed,    // 已发送PUBREL
    COMPLETED    // 已完成
}

流量控制参数：

• Receive Maximum（MQTT 5.0）：控制未确认消息数量
• Maximum Packet Size：限制单包大小

四、最佳实践与故障排查

1. 连接问题排查清单

1. 检查端口是否正确（1883/8883）
2. 验证客户端ID唯一性
3. 检查KeepAlive是否过短
4. 确认网络防火墙设置

2. 性能优化建议

# Mosquitto配置示例
listener 1883
max_connections 10000
persistence true
persistence_location /var/lib/mosquitto/

3. 报文分析工具

# Wireshark过滤表达式
mqtt.tcp.port == 1883 &&
(mqtt.msgtype == 1 || mqtt.msgtype == 2)  # CONNECT/CONNACK

掌握这些核心报文交互机制，能够有效解决MQTT通信中的各类异常问题，并为物联网系统设计提供协议层保障。建议结合具体Broker实现和网络环境进行参数调优。
